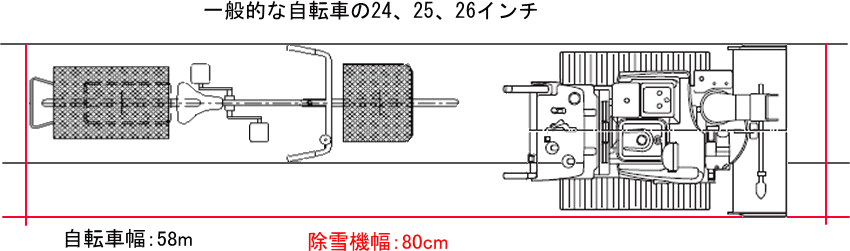

ホンダhsm1380iの大きさや除雪量を図解で解説！操作方法動画や点検方法、トラブルシューティングも

キャブレターに燃料がこない

ガソリンが不足している

ガソリンを補給する

燃料コックが開いていない

燃料コックレバーを「出」の位置にする

燃料フィルターの詰まり

販売店に連絡してください

燃料配管の凍結

キャブレターに燃料はくる

キャブレターのオーバーフロー

キャブレターの詰まり

ガソリンが劣化している

ガソリンを全部抜いて新しいガソリンに入れ替える

ガソリンに水が混入している

スターターが回らない

バッテリーがあがっている

バッテリーの充電または交換

ヒューズが切れている

ヒューズの点検、交換

バッテリー端子が外れている

バッテリーの点検

始動時に走行クラッチレバーまたは除雪クラッチボタンを押している

安全のため、これらの操作をしている時はスターターが回りません

エンジンオイルが入っていない、または少ない

エンジンオイルゲージを確認して補給する

スターターは回る

点火プラグの汚れ

点火プラグの点検、調整

点火プラグキャップの取り付け不良

しっかりと点火プラグキャップを差し込む

点火プラグの破損

点火プラグの交換

オートチョークの凍結

マニュアルスタートレバーを操作して始動させる

警告灯が点滅している

販売店に連絡してください

除雪作業中に進みにくい

オーガロックボルトが折れている

オーガロックボルトの点検、交換

オーガハウジングの高さが適正ではない

オーガハウジングの高さを調節する

除雪部に雪が付着、堆積（たいせき）している

堆積（たいせき）した雪を除去する

走行しない

走行モーターが停止するほどの重負荷作業をしたことでモーターが過熱し、保護機能が作動した

エンジンのスイッチを切り、少し時間をおいてから再始動する

走行スピードが遅くなった

モーター過熱による故障を防ぐため、走行モーターの出力を抑えている

うまく後進できない

オーガハウジングの高さが「高」になっていない

オーガハウジングの高を調節する

走行クラッチレバーを握っても走行しない

クローラーのホイールピンが外れている

販売店に連絡してください

制御表示ランプが点滅または点灯している

旋回しない、または旋回しにくい

除雪部が雪に埋まっている

オーガハウジングの高さを「高」にし、速度を低速にしてゆっくりと向きを変えてください

旋回レバーを握ったとき、旋回したい方向のクローラーが減速または停止していない

旋回レバーセンサー、走行モーターなどの故障の可能性がありますので、販売店に連絡してください

除雪クラッチボタンを「入」にすると走行スピードが極端に低下する

負荷入力が無いのに負荷制御されている可能性があります。エンジンスイッチを「停止」位置に戻してエンジンを再始動させてください

この操作でも状態が改善されずに約6秒後に表示灯が点滅する場合は販売店に連絡してください

超信地旋回ができない

前後進速度調節レバーの位置が適切でない

前後進速度調節レバーを前進側低速域の位置で、旋回レバーを完全に握り込む

旋回レバーの握りこみ量が小さい

バッテリー走行ができない

バッテリー走行モードになっていない

左右の旋回レバーを同時に約3秒間握り続ける操作が必要です

バッテリー走行終了後、5秒経過し、制御警告灯と制御表示灯が点灯している

エンジンスイッチを「停止」位置に戻し、もう一度操作を行ってください

バッテリーがあがっている

バッテリーの充電、交換

表示灯が点滅または点灯している

電気系統の故障

点灯回数を確認して販売店に連絡してください

除雪作業中に進みにくい

オーガロックボルトが折れている

オーガロックボルトの点検、交換

オーガハウジングの高さが適正ではない

オーガハウジングの高さを調節する

除雪部に雪が付着、堆積（たいせき）している

除雪部に堆積（たいせき）した雪を除去する

シューターから雪が出ない

シューターに雪が詰まっている

雪かき棒を使って詰まっている雪を除去する

雪が集められない

オーガに雪が堆積（たいせき）している

除雪部に堆積（たいせき）した雪を除去する

ブロアが回転しない

ブロアロックボルトが折損している

ブロアロックボルトの点検、交換

走行モーターが停止するような重負荷操作をしたために、モーターが過熱して保護機能が動作している

エンジンスイッチを切り、少し時間をおいて再始動する

除雪クラッチボタンを押してもブロアが回転しない

スイッチ、電磁クラッチなどの故障が考えられますので、販売店に連絡してください

オーガが回転しない

オーガロックボルトが折損している

オーガロックボルトの点検、交換

走行モーターが停止するような重負荷作業をしたためにモーターが過熱して保護機能が動作している

エンジンスイッチを切り、少し時間をおいて再始動する

除雪クラッチボタンを押してもオーガが回転しない

スイッチ、電磁クラッチなどの故障が考えっれますので、販売店に連絡してください

雪の飛びが悪い

エンジンの負荷が高い

走行速度を下げる

エンジンの回転が低い

エンジンの回転調節レバーを「高速」にする

ブロアが変形している

ブロアの交換

ブロアロックボルトが折損している

ブロアロックボルトの点検、交換

オーガロックボルトが折損している

オーガロックボルトの点検、交換

投雪口が下向きになっている

投雪口を上向きに調節する

硬い雪に乗り上げて食い込まない。オーガハウジングから雪が溢れてしまう

オーガハウジングの高さが適正ではない

オーガハウジングの高さ調節

オーガロックボルトが折損している

オーガロックボルトの点検、交換

オーガが摩耗している

オーガの交換

ブロアロックボルトが折損している

ブロアロックボルトの点検、交換

ソリ、スクレーパーの高さが適正ではない

ソリ、スクレーパーの調節

オーガが路面に当たる

オーガハウジングの高さが適正ではない

オーガハウジングの高さ調節

ソリ、スクレーパーの高さが適正ではない

ソリ、スクレーパーの調節

除雪部から異音がする

オーガ、ブロアの羽根、シャフトなどが変形している

販売店に連絡してください

投雪方向が調節できない

R.ドライバの故障

販売店に連絡してください

モーターの過熱（ブレーカーの作動）

投雪方向調節スイッチを押したままにせず、しばらく待つ

モーターまたはリレースイッチの故障

販売店に連絡してください

オーガハウジングの高さ調節・ローリングが動作しない

調節スイッチを頻繁に操作している

しばらく待って再度操作する

制御表示灯が点滅または点灯する

電気系統の異常または故障

制御表示灯の点滅回数を確認して販売店に連絡してください

オーガハウジングの高さが調整できない

パワーハイトの過熱

使用頻度が高く、過熱すると内部保護機能がはたらきます。しばらく待ってから再度操作してください

パワーハイトの故障

販売店に連絡してください

クローラーが外れてしまう

クローラーが緩んでいる

クローラー張りの点検、調整

作業灯が点灯しない

バッテリーがあがっている

バッテリーの充電または交換

ヒューズが切れている

ヒューズの点検、交換

作業灯のバルブが切れている

販売店に連絡してください

メインECUマイコン故障

メインECU内部異常

販売店に連絡してください

メインECUメモリ故障

メインECU内部異常

前後進速度調節レバー信号異常

旋回レバー信号異常

POT電源異常

走行クラッチスイッチ信号異常

オーガスイッチ信号異常

前後進速度調節レバーセンサー断線

旋回レバーセンサー断線

EUC内部異常

走行クラッチスイッチの故障

オーガスイッチの故障

右側ドライバ故障

右側ドライバ信号異常

右側ドライバCPU故障

右側モーター故障

右側モーターの機械的故障

右側モーター／ドライバ故障

右側モーターセンサー断線

左側ドライバ故障

左側ドライバ信号異常

左側ドライバCPU故障

左側モーター故障

左側モーターの機械的故障

左側モーター／ドライバ故障

左側モーターセンサー断線

電磁ブレーキ異常

オーガクラッチ異常

電磁ブレーキ断線・短絡

オーガクラッチ断線・短絡

バッテリー電圧の低下（16V以下）※バッテリー警告灯も点滅します

バッテリーの寿命・交換

モーター温度異常

過負荷によるモーターの過熱

5分間エンジン停止後、再始動する

モーター温度検出異常

モーターセンサー断線

販売店に連絡してください

スロットルレバーの異常信号

スロットルレバーセンサー断線・短絡

EUC間の通信異常

エンジンECUメモリ故障

エンジンECUマイコン故障

iガバナからメインECUへの信号異常

iガバナ内部故障
